技术*域
本**涉及生物*域,尤其涉及一种自动化
超净工作台。
背景技术

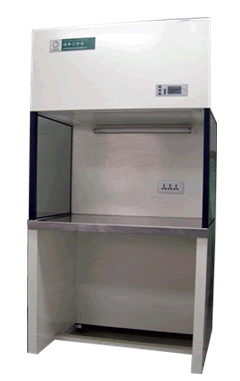

超净工作台是一种提供局部无尘无菌工作环境的单向流型空气净化设备,广泛适用于医药卫生、生物制药、食品、医学科学实验、光学、电子、无菌室实验、无菌微生物检验、植物组培接种等需要局部洁净无菌工作环境的科研和生产部门(department branch),市场上的超净动作台在设备的启用,以及风机风速的调整上,都需要操作人员手动操作,对于刚接触(contact)生产或科研的人员,在设备的使用以及在操作区域进行生产或科研操作时,都需要相关*域的人员进行讲解,但在实际操作中,相关人员不可能在每个操作人员身旁给予指导,难免还是会在操作时出错,造成资源(zī yuán)浪费。
**内容
本**的一个目的是解决**少上述问题,并提供**少后面将说明的优点。
超净工作台与
生物安全柜(Biosafety Cabinet)不同。超净工作台只能保护在工作台内操作的试剂等不受污染,并不保护工作人员,而
生物安全柜是负压系统,能有效保护工作人员。
本**还有一个目的是提供一种自动化超净工作台,完全自动化操作,人性化设计,无需人工干预,更易操作使用(use)。
净化工作台的原理:洁净环境是在特定的空间内,洁净空气(进滤空气)按设定的方向流动而形成的。以气流方向来分,现有的超净工作台可分为垂直式,由内向外式以及侧向式。
为了实现根据本**的这些目的和其它优点,提供了一种自动化超净工作台,包括:
操作台,其操作台面为凹槽,所述凹槽的深度设置为5-10cm,所述凹槽的底板上设置多个长形孔洞,所述凹槽的底板下端设置**气缸,以使所述凹槽深度可调。
箱体,其扣合在所述操作台上方,所述箱体前端设置开口以及与开口滑动连接的挡板,所述箱体开口的两侧设置有卡槽,所述挡板沿所述卡槽上下滑动;此外,所述挡板两侧设置有可伸缩的侧翼,所述挡板内侧设置可折叠并可伸缩的灯架,所述灯架内设置2-4个LED灯;所述箱体两侧对称设置多个紫外线(Ultraviolet rays)灯,所述箱体同侧的紫外线灯间的距离设置为10-20cm;所述箱体两侧设置可伸缩的延展部;所述紫外线灯下方设置推拉盒,所述推拉盒外侧设置封板,所述封板以可转动的方式连接所述箱体,所述封板内设置卡固件,所述推拉盒以可拆卸的方式固定在所述封板上;所述箱体侧面设置空气检测装置。
显示屏,其设置在所述箱体后端内侧。
支撑箱,其对称设置在所述箱体的下方,所述支撑箱内对称设置第二气缸,所述第二气缸与所述箱体底端连接,以使所述操作台高度可调;所述支撑箱内设置储物箱,所述储物箱对称设置在所述支撑箱两侧;所述储物箱内设置可移动隔板,所述隔板将所述储物箱分为多个独立空间(space),所述储物箱内设置消毒装置(Apparatus),所述储物箱一侧面设置可开合盖体,所述支撑箱下端设置滚轮。
优选的是,还包括可充电的备用电源。
优选的是,还包括壳体,其扣合在所述箱体外侧,所述壳体侧端设置可转动的侧板,所述侧板上设置可开合并可折叠的支撑架,所述支撑架设置为2-4个。
优选的是,还包括控制装置,其设置在所述壳体一侧,所述控制装置电连接所述显示屏、空气(Basin air)净化装置、空气检测装置、**气缸、第二气缸、LED灯、紫外线(Ultraviolet rays)灯和备用电源,以实现所述超净工作台的自动化操作控制。
优选的是,还包括报警装置,所述报警装置电连接所述空气检测装置,当空气检测值接近预警值,所述报警装置发出声光报警。
优选的是,所述操作台面为不锈钢台面,所述不锈钢台面设置钝化层。
优选的是,所述挡板为玻璃挡板,所述玻璃挡板内外表层设置防雾剂。
优选的是,所述显示屏外设置可开合的盖体,所述盖体为亚克力盖体。
优选的是,所述空气净化装置包括高效过滤器、风机和初级过滤器,所述高效过滤器上方设置风机,所述风机上方设置初级过滤器。
本****少包括以下有益效果:
本**通过(tōng guò)所述操作台凹槽的设置,可使操作人员在操作区域工作时,手不需处于一定的高度,只需平放在工作台上即可操作,降低了工作强度;所述挡板可伸缩,打开所述挡板上推**一定高度,即可进行操作工作,操作完毕后,下拉所述挡板密封操作区域,防止操作区域受到污染;经过滤后的空气以垂直的状态送出时,到达操作区域,并将外来的空气或受污染的空气排出,所述长形孔洞的设置,可使得外来空气或受污染的空气又多了一个排出通道,进一步提高了操作区域无菌的高洁净环境。
所述空气检测装置可随时检测操作区域的空气质量,防止操作区域空气已经感染的情况下依然进行操作,影响**终结果;所述显示屏的设置可用于播放教学视频,帮助操作人员初步学习操作步骤,更快的掌握操作流程,进而加快生产或科研进度;存取的物品可放置在所述储物箱内,并在所述储物箱内完成消毒,保证无菌(意思:没有活菌)的洁净环境,还可根据物品的大小移动所述隔板,使得存储空间灵活多变;所述储物箱可放置大量物品,便于操作人员存取,省时省力;所述第二气缸与控制装置连接,操作人员可通过控制所述控制装置,根据自身身高或座椅高度,调整所述超净工作台的高度,使得工作时更加舒适。
本**的其它优点、目,标和特征将部分通过下面的说明体现,部分还将通过对本**的研究(research)和实践而为本*域的技术人员所理解。
附图说明
图1为本**所述的自动化超净工作台结构示意图;
图2为本**所述的箱体侧面及壳体侧板展开后的结构示意图。
具体实施方式
下面结合附图对本**做进一步的详细说明,以令本*域技术人员参照说明书文字能够据以实施。
应当理解,本文所使用的诸如(zhū rú)“具有”、“包含”以及“包括”术语并不配出一个或多个其它元件或其组合的存在或添加(Add to)。
如图1所示,本**提供一种自动化超净工作台,包括:
操作台100,其操作台面为凹槽101,所述凹槽101的深度设置为5-10cm,所述凹槽101的底板上设置多个长形孔洞102,所述凹槽101底板下端设置**气缸,以使所述凹槽101深度可调。
箱体(BOX)200,其扣合在所述操作台100上方,所述箱体200前端设置开口以及与开口滑动连接的201,所述箱体200开口的两侧设置有卡槽,所述挡板201沿所述卡槽上下滑动;此外,所述挡板201两侧设置有可伸缩的侧翼,所述挡板201内侧设置可折叠并可伸缩的灯架202,所述灯架202内设置2-4个LED灯203;所述箱体200两侧对称设置多个紫外线灯204,所述箱体200同侧的紫外线灯204间的距离设置为10-20cm;所述箱体200两侧设置可伸缩的延展部;所述紫外线灯204下方设置推拉盒205,所述推拉盒205外侧设置封板206,所述封板206以可转动的方式连接所述箱体200,所述封板206内设置卡固件,所述推拉盒205以可拆卸的方式固定在所述封板206上;所述箱体200侧面设置空气检测装置207。
显示屏300,其设置在所述箱体200后端内侧。
支撑箱400,其对称设置在所述箱体200的下方,所述支撑箱400内对称设置第二气缸,所述第二气缸与所述箱体200底端连接,以使所述操作台高度可调;所述支撑箱400内设置储物箱401,所述储物箱401对称设置在所述支撑箱两侧;所述储物箱401内设置可移动隔板402,所述隔板402将所述储物箱401分为多个独立空间,所述储物箱401内设置消毒装置,所述储物箱401一侧面设置可开合盖体403,所述支撑箱400下端设置滚轮404。
在上述方案中,所述操作台凹槽101的设置,可使操作人员在操作区域工作时,手不需处于一定的高度,只需平放在工作台上即可操作,降低了工作强度;所需**气缸可在控制装置的控制下升降,便于调整舒适的操作高度;所述挡板201可伸缩,打开所述挡板201上推**一定高度,即可进行操作工作,操作完毕后,下拉所述挡板201密封操作区域,防止操作区域受到污染;经过滤(filter)后的空气以垂直的状态送出时,到达操作区域,并将外来的空气或受污染的空气排出,所述长形孔洞102的设置,可使得外来空气或受污染的空气又多了一个排出通道,进一步提高了操作区域无菌的高洁净环境;所述箱体200内LED灯203的设置,提供了充足的照明,不会产生光照阴影影响工作进度;所述推拉盒205内可放置废物、废液,更换清洗十分方便。
所述显示屏300的设置可用于播放教学视频,帮助操作人员(personnel)初步学习操作步骤(procedure),更快的掌握操作流程,进而加快生产或科研进度;存取的物品可放置在所述储物箱401内,并在所述储物箱401内完成消毒,保证无菌的洁净环境,还可根据物品的大小移动所述隔板402,使得存储空间灵活多变;所述储物箱401可放置大量物品,便于操作人员存取,省时省力;所述第二气缸与控制装置503连接,操作人员可通过控制所述控制装置503,根据自身身高或座椅高度,调整所述超净工作(gōng zuò)台的高度,使得工作时更加舒适;还可在所述凹槽一侧设置开口,并在储物箱底端设置气缸,所述储物盒401可经过开口,在所述气缸的作用下推送**操作区域内,便于操作人员直接存取所需物品,在存取完成后再下落**所述支撑箱400内,存取的物品还可在所述储物箱401内完成消毒,保证无菌的洁净环境;所述滚轮404的设置,可使所述超净工作台移动更加方便省力;所述空气检测装置207可随时检测操作区域的空气质量,防止操作区域空气已经污染的情况下依然进行操作,影响**终工作结果。
一个优选方案中,还包括可充电的备用电源。
在上述方案中,操作人员进行操作时,难免会遭遇断电的情况,断电瞬间,所述空气净化装置停止工作,未过滤的空气就会进入操作区域,暴露在未过滤空气中的材料便难以幸免污染,进而必须将污染材料弃去,或者影响到后续操作的准确度。所述备用电源(power supply),在停电的同时会立刻启动,提供充足电量供各个装置工作所需,防止材料遭受污染,在平时工作时还可进行充电,反复循环利用。
一个优选方案中,还包括(bāo kuò)壳体500,其扣合在所述箱体200外侧,所述壳体侧端设置可转动的侧板501,所述侧板501上设置可开合并可折叠的支撑架507,所述支撑架507设置为2-4个。
在上述方案中,所述侧板501可放置与地面平行,打开所述支撑架507用于支撑所述侧板501,可在侧板501上放置生产或科研物品,便于放置拿取。
一个优选方案(fāng àn)中,还包括控制装置503,其设置在所述壳体一侧,所述控制装置503电连接所述显示屏300、空气净化装置、空气检测装置207、**气缸、第二气缸、LED灯203、紫外线灯204和备用电源,以实现所述超净工作台的自动化操作。
在上述方案中,所述控制装置控制显示屏300、空气净化装置、空气检测装置207、气缸、LED灯203和紫外线灯204的开合,便于自动化操作,所述控制装置503接收所述空气检测装置207的反馈来控制所述空气净化装置,无需操作人员手动调整所述空气净化装置,并在停电状态下,依然保持备用电池的工作状态。
一个优选方案(fāng àn)中,还包括报警装置502,所述报警装置502电连接所述空气检测装置207,当空气检测值接近预警值,所述报警装置502发出声光报警。
在上述方案中,所述空气净化装置在使用一定的时间后,对空气过滤净化的洁净度就会降低,需要及时的调整所述空气净化装置,以保证操作区域无菌(意思:没有活菌)洁净度,当空气检测装置检测到操作区域的空气质量降低接近预警值时,所述报警装置502及时报警反馈给操作人员,所述控制装置503根据所述空气检测装置207反馈的数据,及时调整所述空气净化装置。
一个优选方案中,所述操作台面为不锈钢(不锈耐酸钢)台面,所述不锈钢台面设置钝化层。
在上述方案中,操作人员在操作台面进行操作时,难免会有药品洒落操作台面上,有些药品又具有腐蚀性,会使操作台面腐蚀、生锈(Rusty),所述钝化层的设置,可避免一些腐蚀性药品对操作台面造成破坏,保证了所述操作台面的使用寿命。
一个优选方案中,所述挡板201为玻璃挡板,所述玻璃挡板内外表层设置防雾剂。
在上述方案中,因操作人员的头部在所述挡板201外,并距离较近,操作人员呼吸所产生的雾气会使玻璃材质雾化,影响操作人员视线,不利于操作的进行,防雾剂喷涂在所述挡板201外层,可避免雾化的产生,保证操作人员的工作效率。
一个优选方案中,所述显示屏300外设置可开合的盖体301,所述盖体301为亚克力盖体。
在上述方案中,所述盖体301将所述显示器密封,所述盖体301的设置采用亚克力盖体不仅不影响操作人员观看显示屏,而且对显示屏300起到保护作用。超净工作台是为了适应现代化工业、光电产业、生物制药以及科研试验等*域对局部工作区域洁净度的需求而设计的。
一个优选方案中,所述空气净化装置包括高效过滤器504、风机505和初级过滤器506,所述高效过滤器504上方设置风机505,所述风机505上方设置初级过滤器506。
在上述方案中,通过所述风机505将空气吸入所述初级过滤器(作用:过滤杂质等)506,将空气中的尘埃颗粒和生物颗粒带走,再进入所述高效过滤器504过滤,将过滤后的洁净气流以一定的和均匀的断面风速送到操作区域,使操作区域达到超洁净度,以形成无菌的高洁净的工作环境。保证工作需要对环境洁净度的要求。
尽管本**的实施方案已公开如上,但其并不仅仅限于说明书和实施方式中所列运用,它完全可以被适用于各种适合本**的*域,对于熟悉本*域的人员而言,可容易地实现另外的修改,因此在不背离权利要求及等同范围所限定的一般概念下,本**并不限于特定的细节和这里示出与描述的图例。
